Leistungen

Geotechnische und hydrogeologische Erkundungsbohrungen

Die BGA Bohrgesellschaft Aachen mbH ist ein qualifiziertes Fachunternehmen für geotechnische und hydrogeologische Erkundungsbohrungen sowie den Bau von Grundwassermessstellen.

Wir führen Bohrarbeiten für Baugrund-, Altlasten-, Umwelt- und Grundwasseruntersuchungen aus und schaffen damit belastbare Grundlagen für Gutachten, Planung, Ausschreibung und Ausführung.

Dabei setzen wir auf moderne, praxiserprobte Bohrtechnik, umfangreiche geotechnische Ausstattung, qualifiziertes Fachpersonal und eine sorgfältige Dokumentation der ausgeführten Arbeiten.

Als nach DVGW W 120-1 Brunnenbau zertifiziertes und nach PQ-VOB präqualifiziertes Unternehmen erfüllen wir wichtige Anforderungen für Auftraggeber, Ingenieurbüros, Behörden und öffentliche Vergabeverfahren.

In enger Abstimmung mit unseren Auftraggebern entwickeln wir projektspezifische Bohrlösungen — von einzelnen Aufschlussbohrungen bis hin zu komplexen Erkundungskampagnen.

Leistungsübersicht

Bohrverfahren

  • verrohrtes Trockenbohren mittels Rammhammer, Ø 178–324 mm
  • Seilkernbohrungen im Festgestein
  • Schneckenbohrungen mit Endlosschnecke und Hohlbohrschnecke
  • Linerbohrungen im Lockersediment
  • Bohrungen zur gestörten und ungestörten Probenentnahme
  • vorbereitende Bohrungen, zum Beispiel für Kampfmittelsondierungen

Normbezug:
Bohrungen und Probenentnahmen erfolgen, soweit einschlägig, nach DIN EN ISO 22475-1 in der jeweils gültigen Fassung.

Probenentnahme und Probenansprache

  • Entnahme gestörter Bodenproben
  • Entnahme ungestörter Bodenproben
  • Festgesteinsproben Ø > 100 mm
  • Linerproben im Lockersediment, Ø 80–110 mm
  • UP-Hülsen in bindigen Böden
  • Probenahme und Probenansprache durch akademisch ausgebildete Geowissenschaftler
  • Probenentnahme mittels Bohrungen nach DIN EN ISO 22475-1
  • Geräteführer überwiegend als Fachkräfte nach DIN ISO/TS 24283-1 qualifiziert

Normbezug:
Die Probenentnahme mittels Bohrungen erfolgt, soweit einschlägig, nach DIN EN ISO 22475-1. Die Ansprache und Beschreibung von Boden und Fels erfolgt projektbezogen nach den einschlägigen Normen, insbesondere DIN EN ISO 14688-1 und DIN EN ISO 14689.

Dokumentation und Darstellung

  • Führen von Schichtenverzeichnissen
  • digitale Aufbereitung von Bohrprofilen und Schichtenverzeichnissen
  • nachvollziehbare Dokumentation der Bohrarbeiten
  • zeichnerische Darstellung der Bohrergebnisse
  • Übergabe projektbezogener Unterlagen an Gutachter, Planer und Auftraggeber

Normbezug:
Schichtenverzeichnisse und Bohrprofile werden, soweit einschlägig, nach DIN EN ISO 14688-1, DIN EN ISO 14689 und DIN 4023 erstellt beziehungsweise dargestellt.

Grundwasser- und Umweltmessstellen

  • Errichtung von Piezometern und Grundwassermessstellen bis 5“
  •  Pumparbeiten und Grundwasserprobenahme
  • Erneuerung und Sanierung von Grundwassermessstellen
  • Direct-Push-Sondierungen zur horizontierten Grundwasserprobenahme
  • Errichtung von Bodenluftmessstellen
  • Entnahme von Bodenluftproben

Norm- und Regelwerksbezug:
Grundwassermessstellen werden, soweit einschlägig, gemäß DVGW-Arbeitsblatt W 121 ausgebaut. Bodenluftproben werden projektbezogen nach VDI-Richtlinie 3865, Blatt 1 und Blatt 2 entnommen.

Labor und Projektabwicklung

  • Abstimmung geeigneter Bohrverfahren für die jeweilige Aufgabenstellung
  • Unterstützung bei komplexen Erkundungskampagnen
  • Probenübergabe und Laboranalytik über das Erdlabor unserer Partnerfirma Geoservice Soltenborn GmbH
  • Projektabwicklung in Kooperation mit Geoservice Soltenborn GmbH, Geoservice Henkel GmbH und weiteren Fachpartnern

Qualität, Normen und Nachweise

Unsere Bohrarbeiten erfolgen unter Berücksichtigung der jeweils einschlägigen technischen Regelwerke und Normen.
Mehr dazu finden Sie unter Qualifikationen und Zertifikate.

Bohrtechnik und Bohrverfahren

Für Interessierte im Folgenden einige unserer Bohrtechniken und Bohrverfahren im Detail:

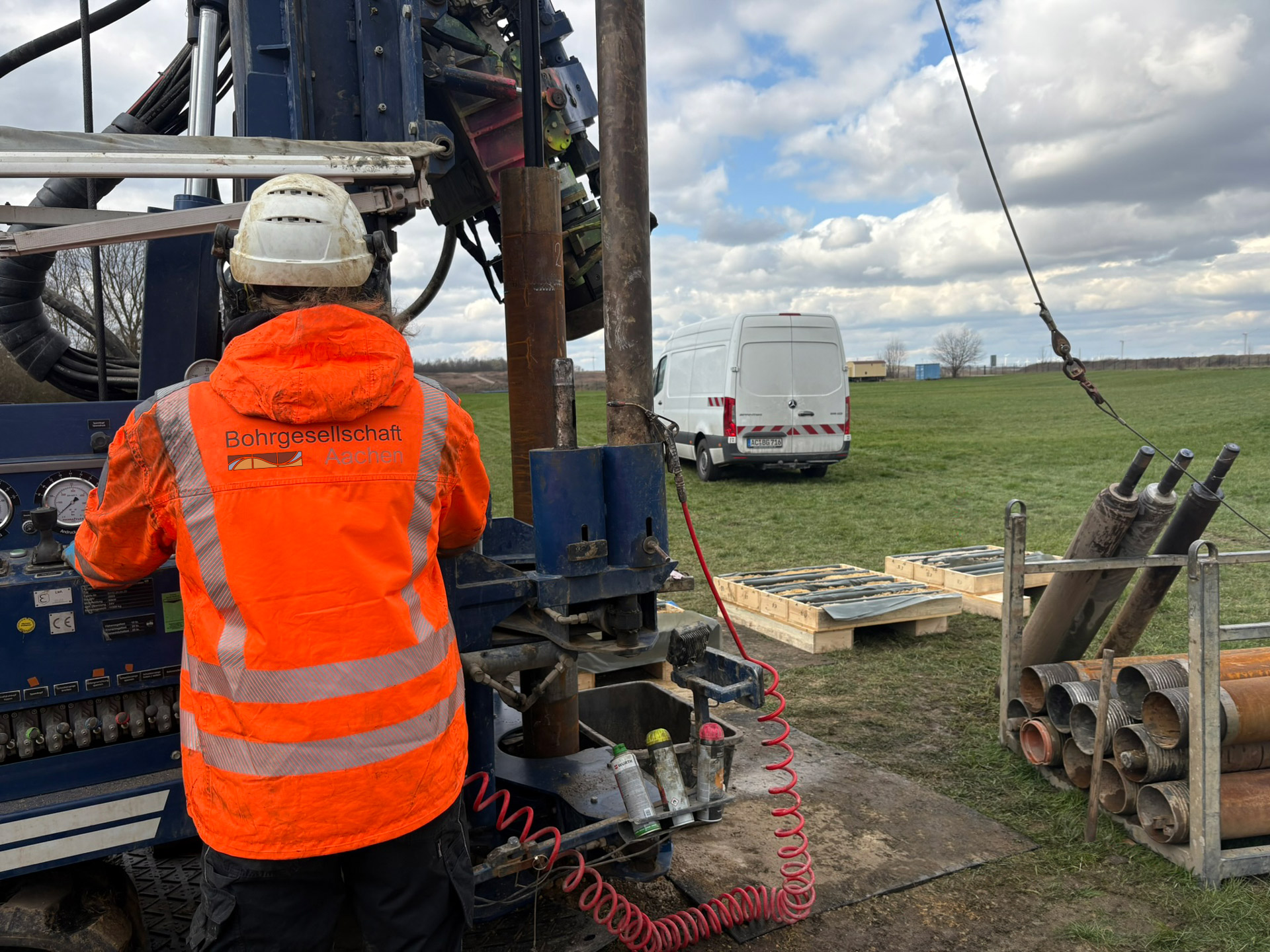

Verrohrtes Trockenbohren

nach DIN EN ISO 22475-1
mittels Rammhammer Ø 178-324mm
bis ca. 40m

Bei diesem mechanischen Trockenbohrverfahren wird Lockergestein durchdrungen. Hauptanwendung findet dieses Verfahren bei Baugrunderkundungs-/ Aufschlussbohrungen da es eine horizontierte Schichtansprache und Probennahme möglich macht.
Es besteht auch die Möglichkeit einer ungestörten Probennahme in 1m langen PVC-Kunststofflinern von bis zu Ø125mm oder die Entnahme von UP-Hülsen in bindigen Bereichen.
Der Verrohrungsdurchmesser von bis zu 324mm lässt zudem einen DIN konformen Ausbau von 5“ Grundwassermessstellen zu.

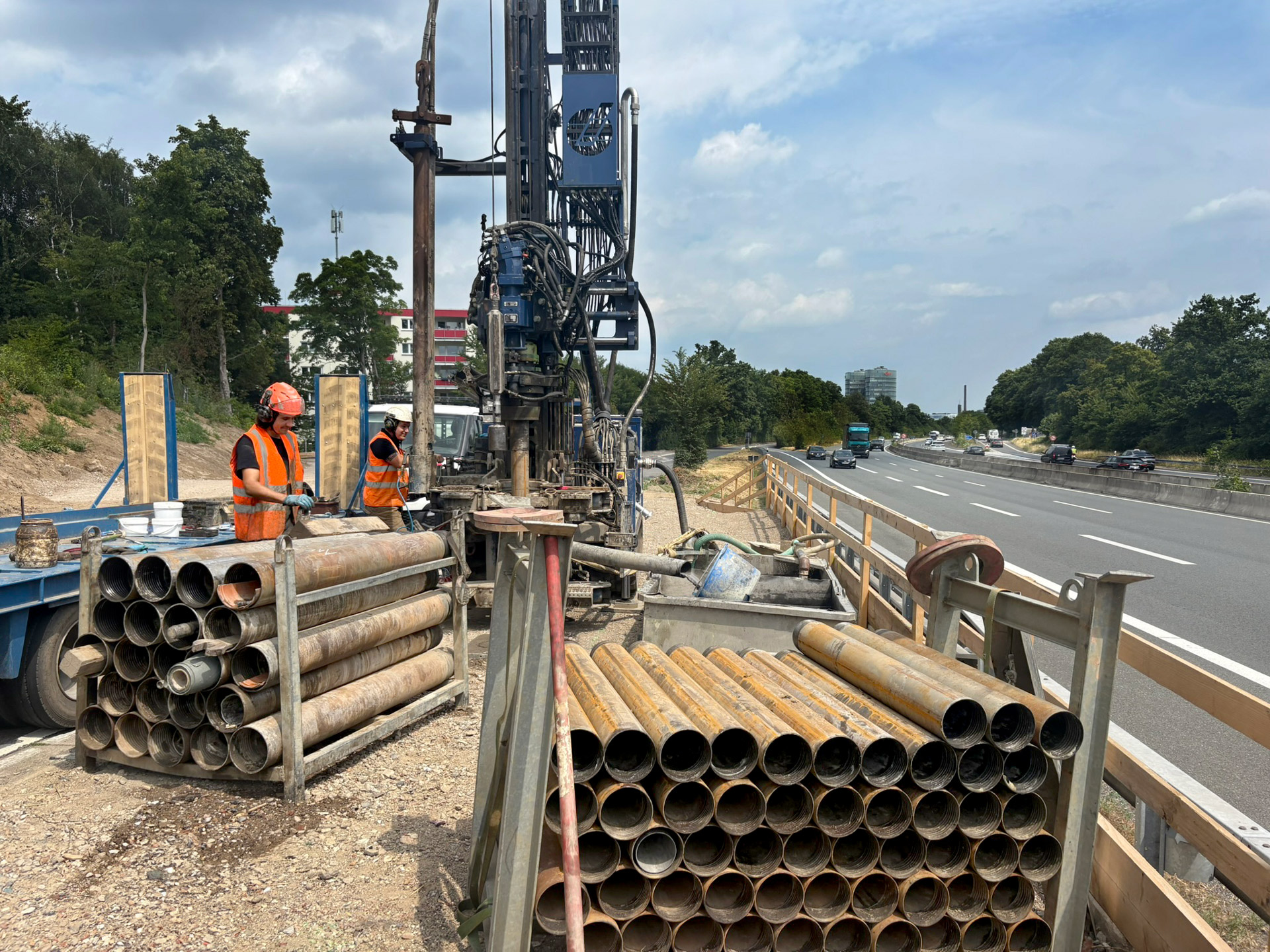

Seilkernbohrungen

nach DIN EN ISO 22475-1
Festgesteinsproben Ø >102mm
bis ca. 150m

Mittels Seilkernbohrsystem CSK-146, einem führenden System für die Kerngewinnung im Explorationsbohrbereich, Tunnel- und Bergbau, werden Kerne im Festgestein mit einem Durchmesser von 102 mm gewonnen. Das CSK-146 zeichnet sich durch seine robuste und verschleißarme Ausführung aus und ermöglicht sehr hohe Standzeiten für Bohrlochversuche wie bspw.
Wasserdruckversuche.
Dieses Verfahren stellt neben dem Verrohrten Trockenbohren die Kernkompetenz unseres 11,5-Tonnen-Bohrgeräts dar.

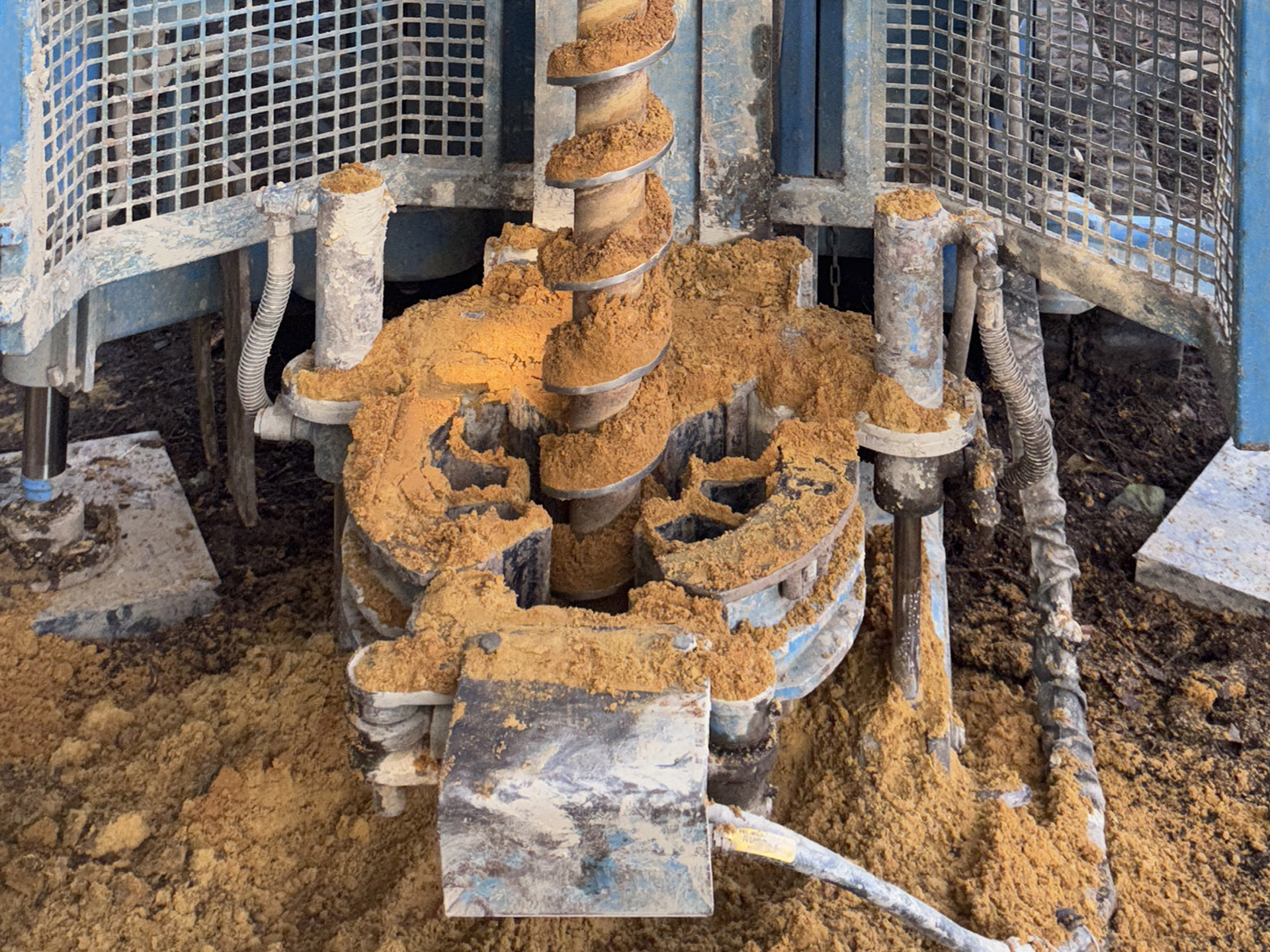

Schneckenbohren

nach DIN EN ISO 22475-1
Endlosschnecke Ø 115mm
Hohlbohrschnecke Ø 205-280mm
bis ca. 40 m Tiefe

Beim Schneckenbohren setzen wir überwiegend unser mittelgroßes Bohrgerät mit einem Gewicht von 3,2 Tonnen ein, um mithilfe einer Hohlbohrschnecke Grundwassermessstellen kostengünstig und schnell zu errichten. Die Stärken dieses Geräts liegen in seiner kompakten Bauweise und der hohen Geschwindigkeit des Bohrprozesses. Die maximale Erkundungstiefe variiert je nach den örtlichen geologischen Gegebenheiten und liegt typischerweise zwischen 15 und 25 Metern. Dabei ist ein Messstellenausbau bis DN80/3“ möglich. Für geringere Bohrtiefen bieten wir einen Bohrdurchmesser von 280 mm an, wobei hier der maximale Ausbau DN125/5“ beträgt. Unser 11,5 Tonnen Bohrgerät macht einen DN125/5“ Ausbau auch in größeren Tiefen möglich.
Neben der Einrichtung von Grundwassermessstellen macht das Schneckenbohren mittels Hohlbohrschnecke auch Linerbohrungen mit einem Durchmesser von 80 mm möglich.
Mittels Endlosschnecke können zudem kostengünstig Bohrungen zur gestörten Probennahme durchgeführt werden und Vorbereitende Bohrungen für Kampfmittelsondierungen abgeteuft werden.

Bohrgeräte

Vielseitig einsetzbar

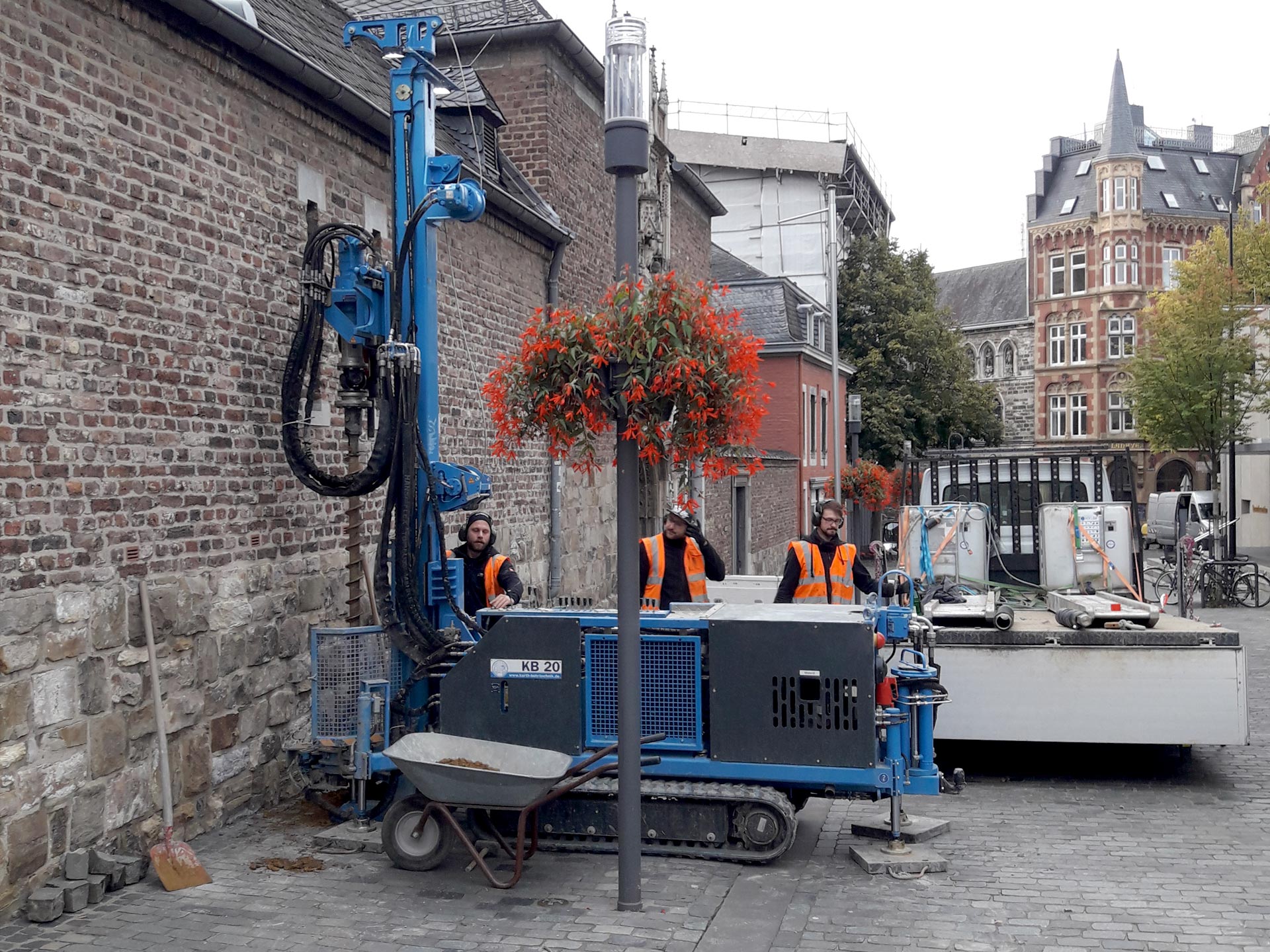

Kurth Bohrtechnik

KB20 (3,2 Tonnen)

Botec Scheitza

RDBS-L (11,5 Tonnen)
